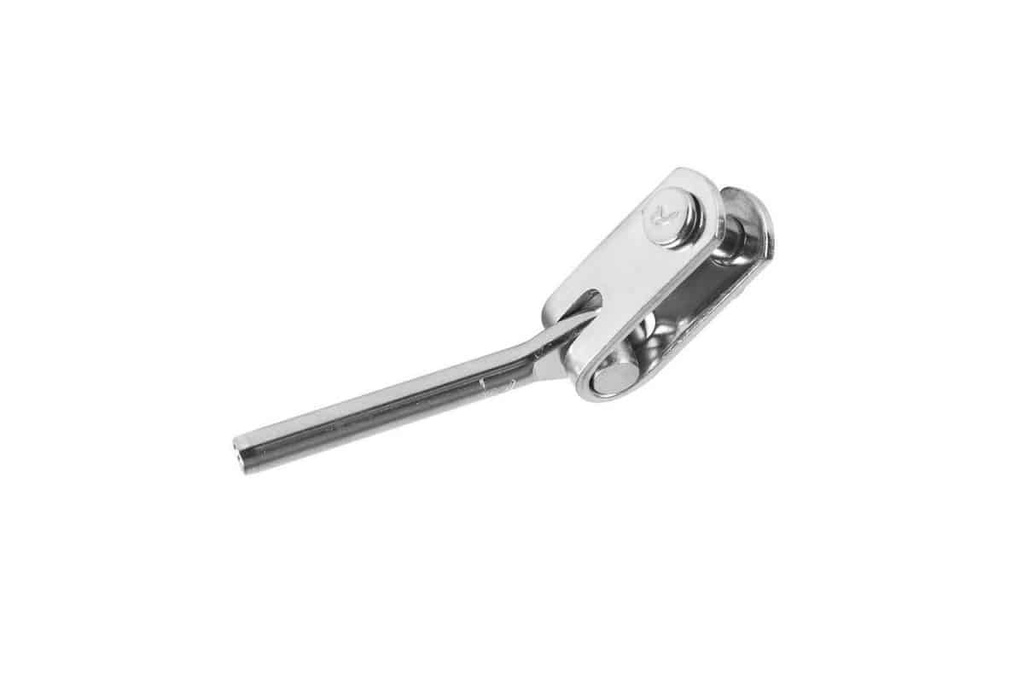

Toggel terminal for 10mm wire, 19mm bolt

Toggle terminal for 10 mm vaier, Delenummer: 501910X Blue Wave toggel terminal til vaier. Brukes når du trenger bevegelighet i enden av et stag. Laget av polert syrefast stål, AISI 316. Vi valser terminaler på vaier med valsemaskin. (3 – 16mm) Toggel terminaler bruker vi der vi trenger mer bevegelighet eller om det forskjell på vinkel mellom festet og drag på vaier. Ofte finner vi slike på toppen av forstaget eller i overganger på overvant ved salingshorn endebeslag.

Art. No.	WIRE	PIN	A	B	D	L1	L2	L3	BL/KG	KG/100
500603	3	6,35	8	17	6,35	81	38	14	1300	4,3
500804	4	8	10	25	7,5	94	45	18	1700	7,3
509505	5	9,5	12	27	9	116	51	23	2400	13,8
501106X	6	11	15	29	12,58	135	64	30	4700	27,3
501206X	6	12,7	18	33	12,58	151	64	30	5400	33,4
501207X	7	12,7	18	33	14,2	157	70	30	6500	35,7
501308	8	12,7	18	33	16	170	83	30	6500	37,5
501608X	8	15,9	20	41	16	198	83	35	8700	59,7
501610	10	15,9	20	41	17,8	192	89	35	9700	64,3
501910X	10	19	24	43	17,8	228	100	40	9700	100
501912X*	12	19	24	43	21,4	240	120	40	14200	103
502214	14	22	26	47	25	277	140	50	15900	170,2
502516	16	25,4	29	60	28	313	160	60	19400	265,5

Det finnes flere varianter og størrelser på Blue Wave sine sider.
